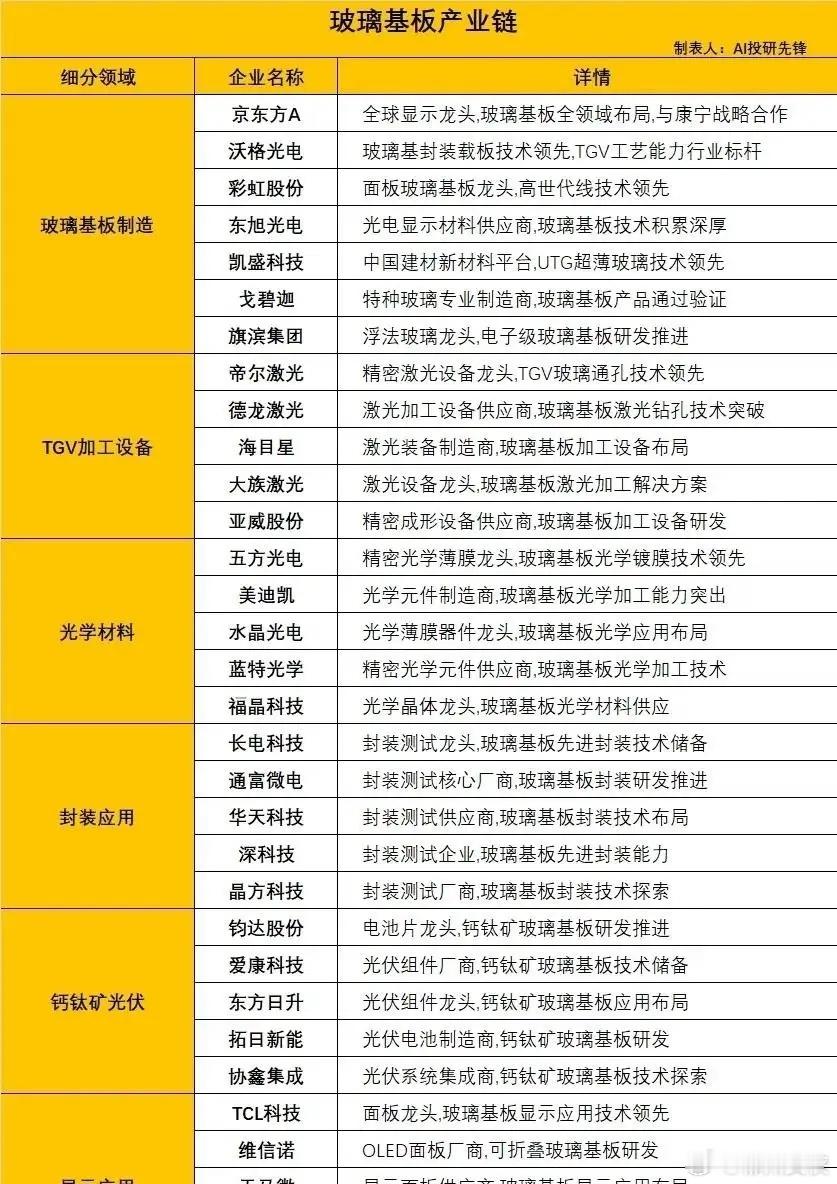

芯片封装领域最近出了个大新闻，玻璃基板正在掀起一场材料革命。传统的有机基板已经快顶不住了。AI芯片功耗冲到1700到3600瓦，有机基板的热膨胀系数是硅的六七倍，芯片一发热就容易翘曲开裂，信号损耗也越来越严重。玻璃基板成了替代方案。它的热膨胀系数和硅高度匹配，能彻底解决翘曲问题，大尺寸封装良率能提到90%以上。介电常数只有硅的三分之一左右，信号传输速率提升3.5倍，带宽密度翻3倍，能耗降一半。西部证券测算，到2028年全球先进封装TGV市场渗透率将达30%，规模接近80亿美元。大厂已经纷纷下场。英特尔走在最前面，2026年1月就推出了玻璃基板服务器处理器，4月其扶持的3DGS项目动工，预计年产约7万片。苹果也没闲着，正在测试代号Baltra的AI服务器芯片，直接采购三星电机的T-glass玻璃基板，让台积电代工封装。三星电机忠南世宗工厂的中试线已经运转，目标2027年后量产。国内最重磅的动作是京东方和康宁的战略合作。5月20日刚签的三年协议，聚焦玻璃基封装载板、可折叠玻璃、钙钛矿玻璃基板、光互连四个方向。京东方2024年就砸了9.93亿建试验线，目前已经给国内客户送样，进入技术测试阶段。设备端的帝尔激光也传来好消息，5月22日公告说TGV设备已完成面板级玻璃基板通孔出货，实现了晶圆级和面板级全覆盖。沃格光电则和北极雄芯达成战略合作，在玻璃基AI芯片封装、高频宽存储封装等领域推进研发，已完成多层玻璃堆叠的芯片设计和仿真。从数据到玩家，玻璃基板产业链已经全面动起来了。这不是概念，是真在落地的产业趋势。
