台积电终于摊牌了！就在前几天，他们亲口承认，那个支撑着英伟达所有AI芯片的封装技术，已经走到了尽头。用了几十年的硅基板，太小、太贵、散热太差，再也装不下AI的野心。而替代它的，就是所有人都在等的玻璃基板。

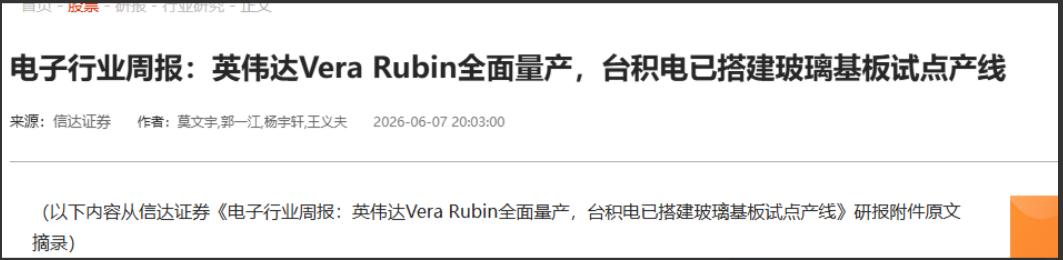

6月4日的台积电股东会上，董事长魏哲家终于回答了，那个所有人都憋着没敢问的问题：玻璃基板，到底行不行？

答案很明确：行，但要等。魏哲家直言不讳，台积电已经建好CoPoS试产线，可真正形成规模量产，还得两三年时间。这话听着保守，却藏着整个半导体行业的惊天转折——统治高端封装几十年的硅基板，真的要被一块玻璃取代了。

可能有人纳闷，不就是块“板子”吗？至于让英伟达坐立难安，让台积电、三星、英特尔抢破头？你要是知道硅基板现在有多“卡脖子”，就懂这事儿的分量了。咱们用英伟达的芯片举个例子，H100 GPU功耗已经飙到700W，下一代Rubin处理器更是要突破1000W，相当于把一个小型电暖器塞进芯片里。

硅基板扛不住了。它的热膨胀系数和硅芯片不匹配，芯片一发热就容易翘曲，良率直线下降；更要命的是，硅基板是圆形的，而芯片是方形的，一块12英寸晶圆用来封装英伟达B200芯片，只能放16颗，边缘全是浪费，面积利用率连70%都不到。这也是为啥英伟达显卡一直“一卡难求”，台积电CoWoS产能拉满也跟不上需求，根源就在硅基板的物理极限。

还有成本，硅材料本身就贵，加上良率低，一块硅基板的成本能占到封装总成本的三成以上。更头疼的是信号损耗，AI芯片要处理海量数据，硅基板的介电常数太高，数据传输时就像在拥堵的马路上开快车，又慢又容易出错。这些问题攒到一起，就成了AI算力狂奔路上的“绊脚石”。

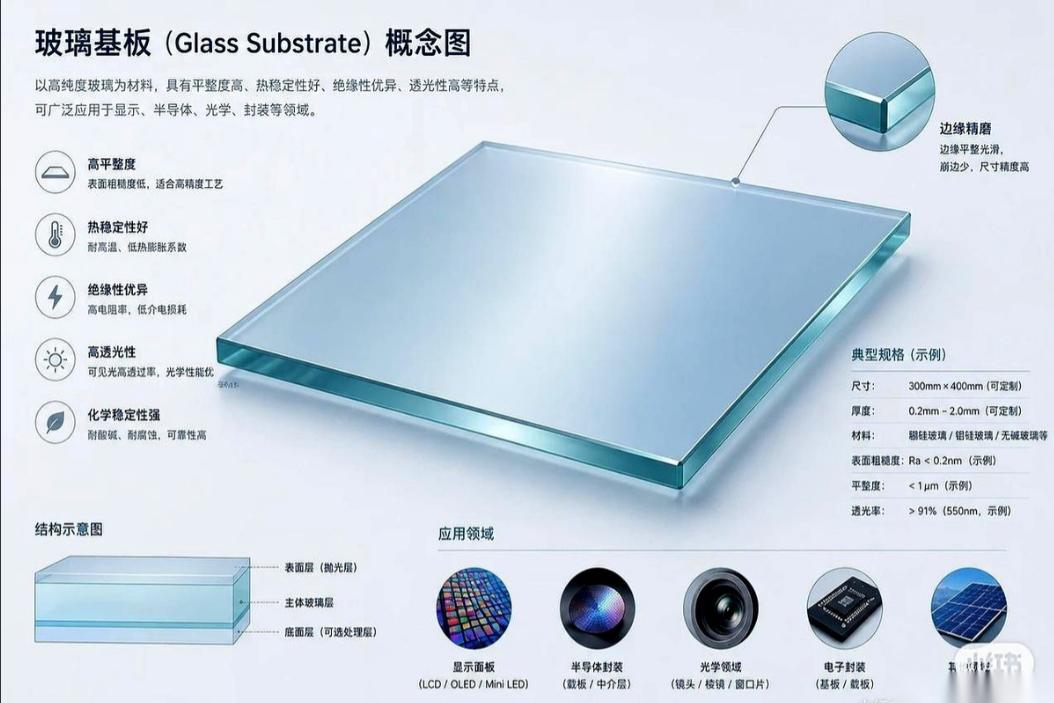

玻璃基板一出场，就把这些痛点全抹平了。先看最关键的散热和稳定性，玻璃的热膨胀系数能调到3-5ppm/K，和硅芯片几乎完美匹配，大尺寸封装时翘曲能压到50微米以内，比硅基板减少70%以上。这意味着芯片再怎么发热，也不会轻易变形，良率能从60%直接拉到90%+。

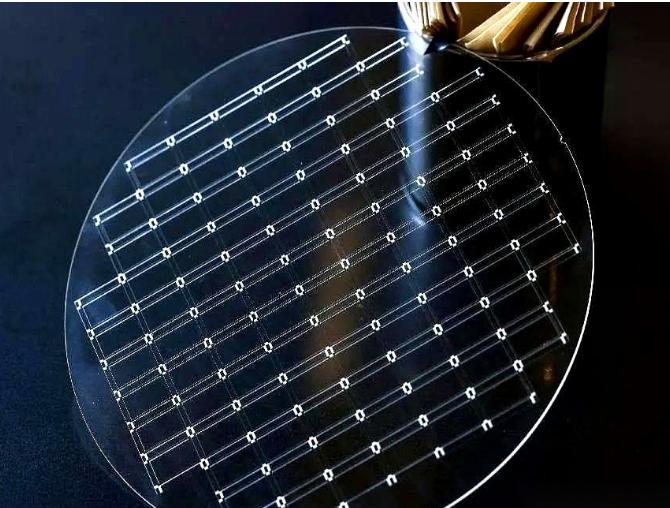

再看尺寸和效率，玻璃基板能做成510×515mm的大尺寸矩形，面积利用率高达93%，比圆形硅晶圆足足提升30%。英特尔算过一笔账，用玻璃基板能多放50%的芯片裸片，互连密度直接翻10倍。信号传输更是碾压级优势，玻璃的介电常数只有硅片的三分之一，信号损耗能降低40%，数据跑起来又快又稳，正好适配AI芯片的高频需求。

更绝的是它的平整度，玻璃表面粗糙度不到4纳米，比有机基板光滑近100倍，能支持0.5微米级的细线布线，这才让HBM4存储需要的小于10微米互连间距成为可能。以前硅基板最多只能堆8颗HBM，换成玻璃基板能堆16颗以上，算力直接翻倍。

但别以为玻璃基板是完美的，它也有个致命缺点——脆。玻璃的杨氏模量是硅的好几倍，切割、搬运时稍不注意就会产生微裂纹，一裂整颗芯片就报废了。这也是台积电不敢贸然提速的原因，技术上确实没有捷径。

不过现在情况变了，英特尔已经攻克了这个难题。今年1月他们公开了“无SeWaRe”技术，通过材料改性解决了微裂纹问题，旗下Clearwater Forest CPU已经用玻璃基板实现商业化出货。三星也没闲着，世宗工厂的玻璃基板产线已经试产，目标明年量产，还拿到了苹果AI服务器的样品订单。

反观台积电，这次确实慢了半拍。主要是之前靠硅基板的CoWoS技术赚得盆满钵满，转型动力不足，直到看到三星和英特尔抢单，才赶紧重启玻璃基板布局。按照规划，台积电嘉义AP7厂的试产线6月刚完工，小规模量产要等到今年9-10月，大规模量产得2028年以后，比三星晚了近两年。

这对英伟达来说，既是坏消息也是好消息。坏消息是，短期内CoWoS产能紧张的问题还解不了，显卡“一卡难求”的局面可能还要持续；好消息是，玻璃基板一旦量产，成本能降66%，而且大尺寸封装能解决HBM供应不足的瓶颈，未来AI芯片的价格或许会明显下降。

现在整个行业的节奏已经很清晰了，2026年是玻璃基板量产元年，三星第一、英特尔第二、台积电第三。全球月产能预计能到2万片，虽然替代率只有10%，但这只是开始。到2028年，硅基板替代率能冲到35%以上，市场规模突破300亿元，2030年更是要站上800亿元，复合增速超60%。

值得一提的是，咱们国内厂商也没掉队。京东方、沃格光电已经火速跟进，长电科技的射频IPD工艺也验证完成，能直通6G。而且国内在大尺寸基板上有优势，直接瞄准510×515mm的规格，避开海外310×310mm的竞争，未来在中低端市场很可能实现弯道超车。

说到底，玻璃基板的崛起不是偶然，而是AI算力倒逼的必然。当芯片功耗突破1000W、封装尺寸超过100mm、互连间距小于10微米，硅基板和有机基板已经撞碎了物理天花板，不用玻璃真的走不动了。
