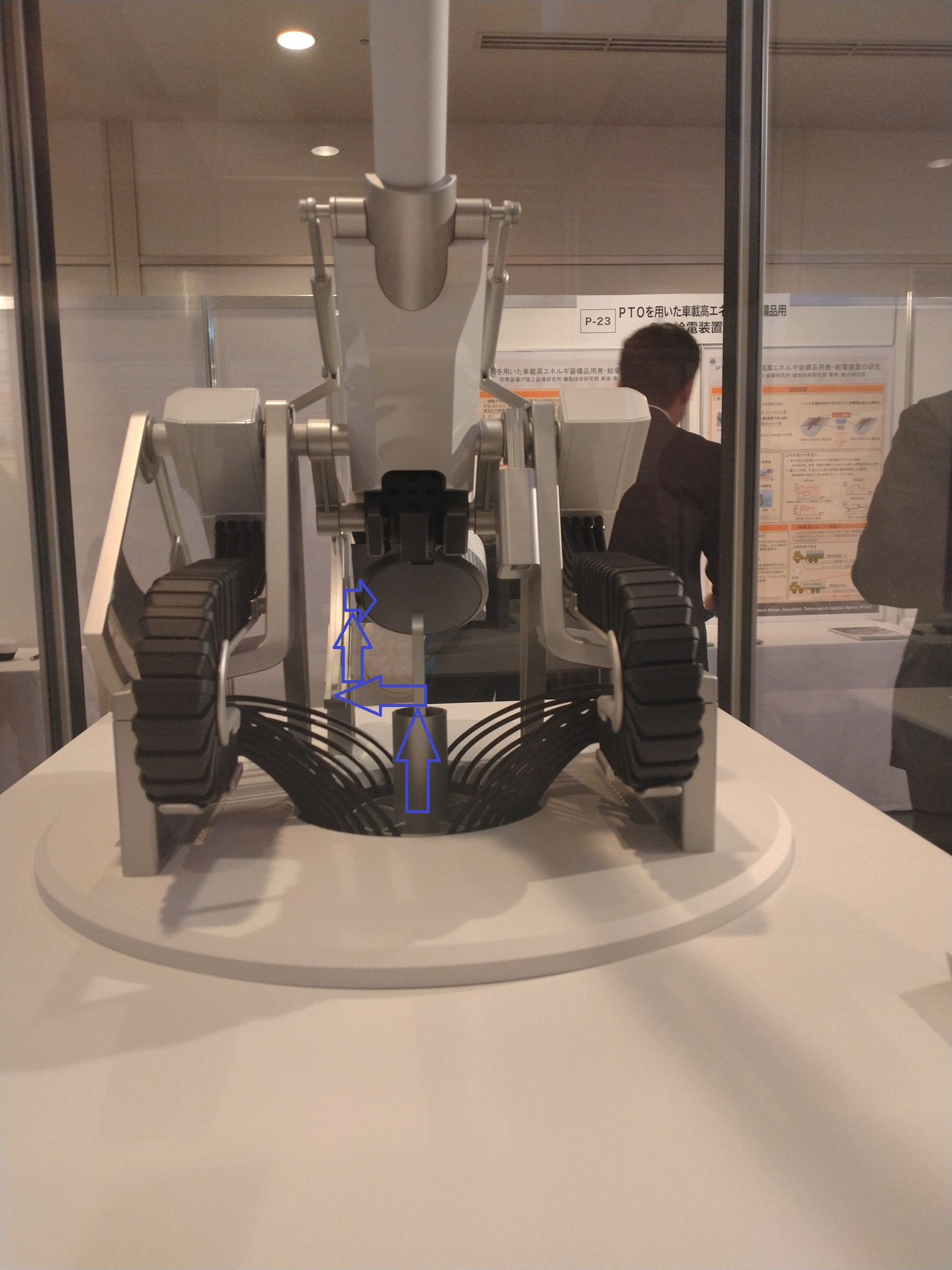

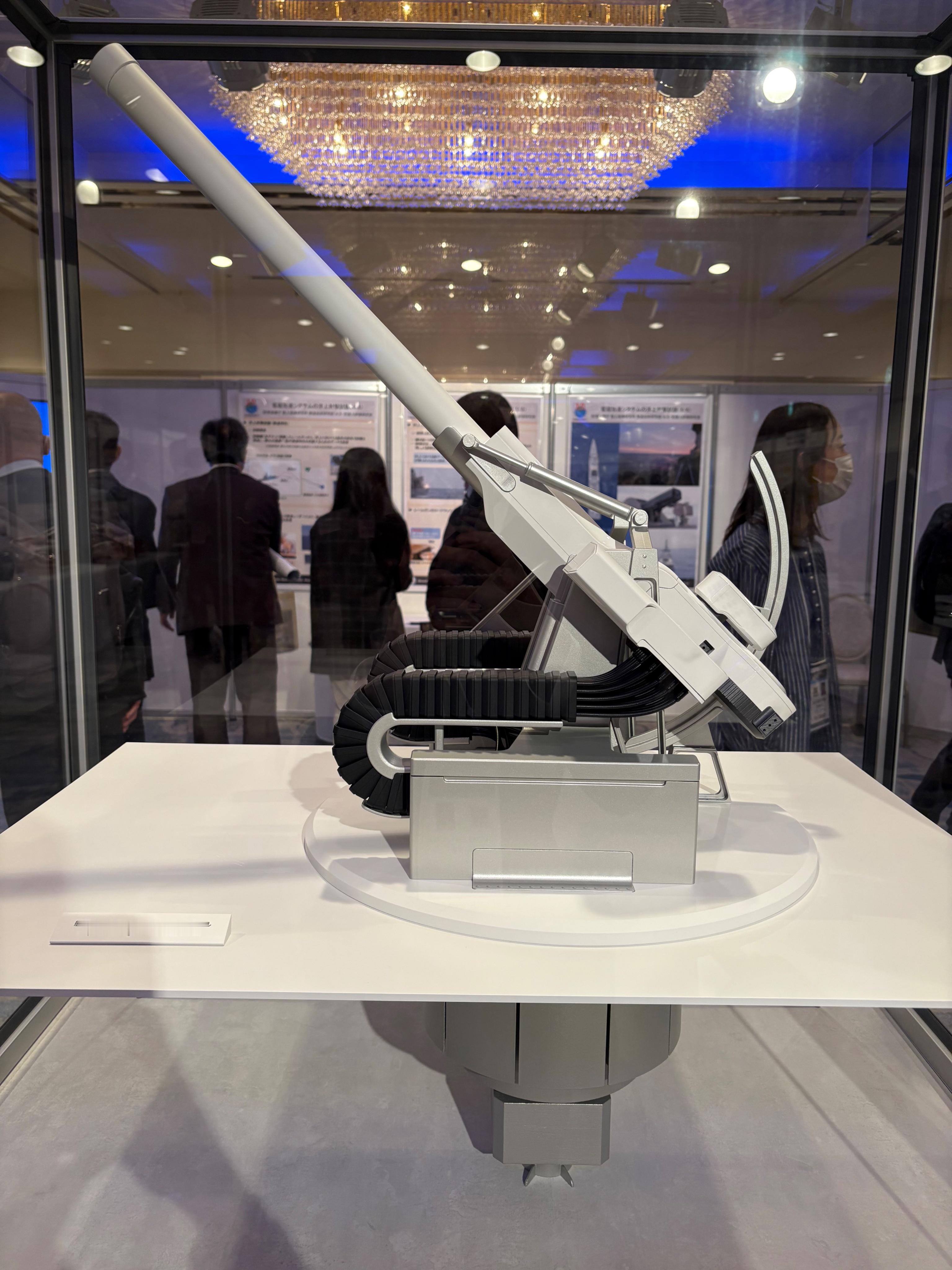

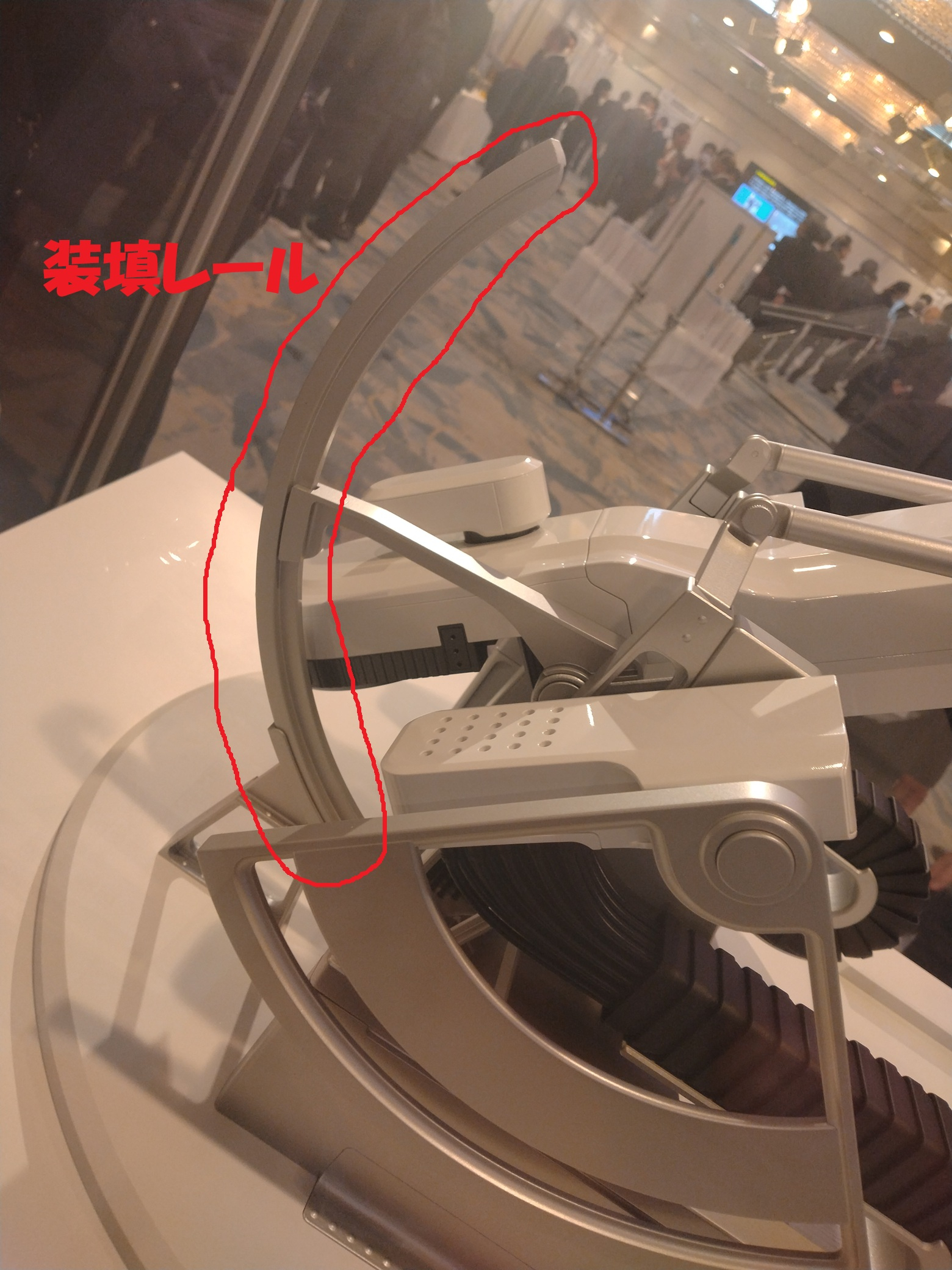

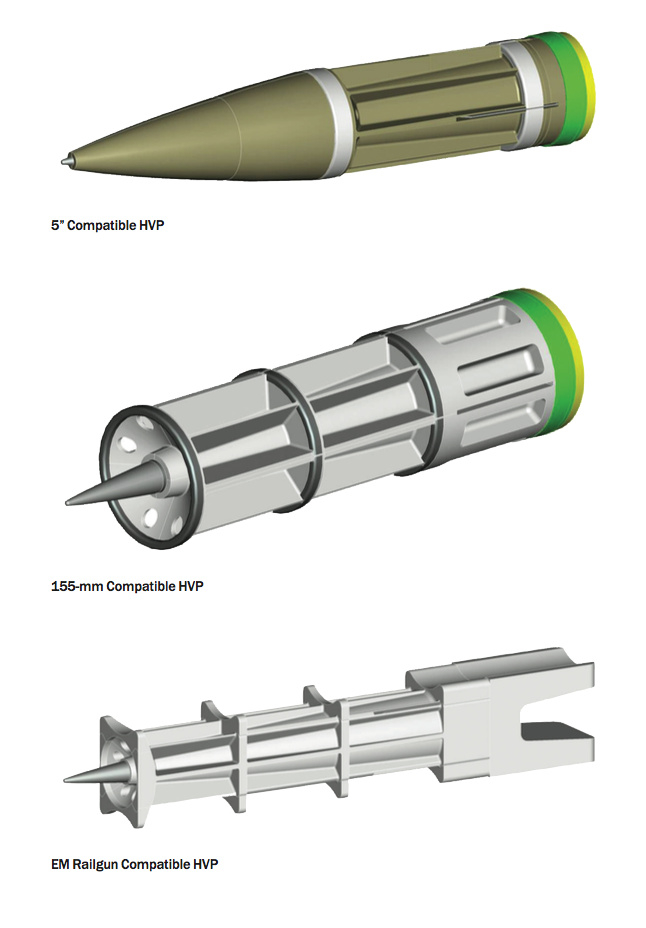

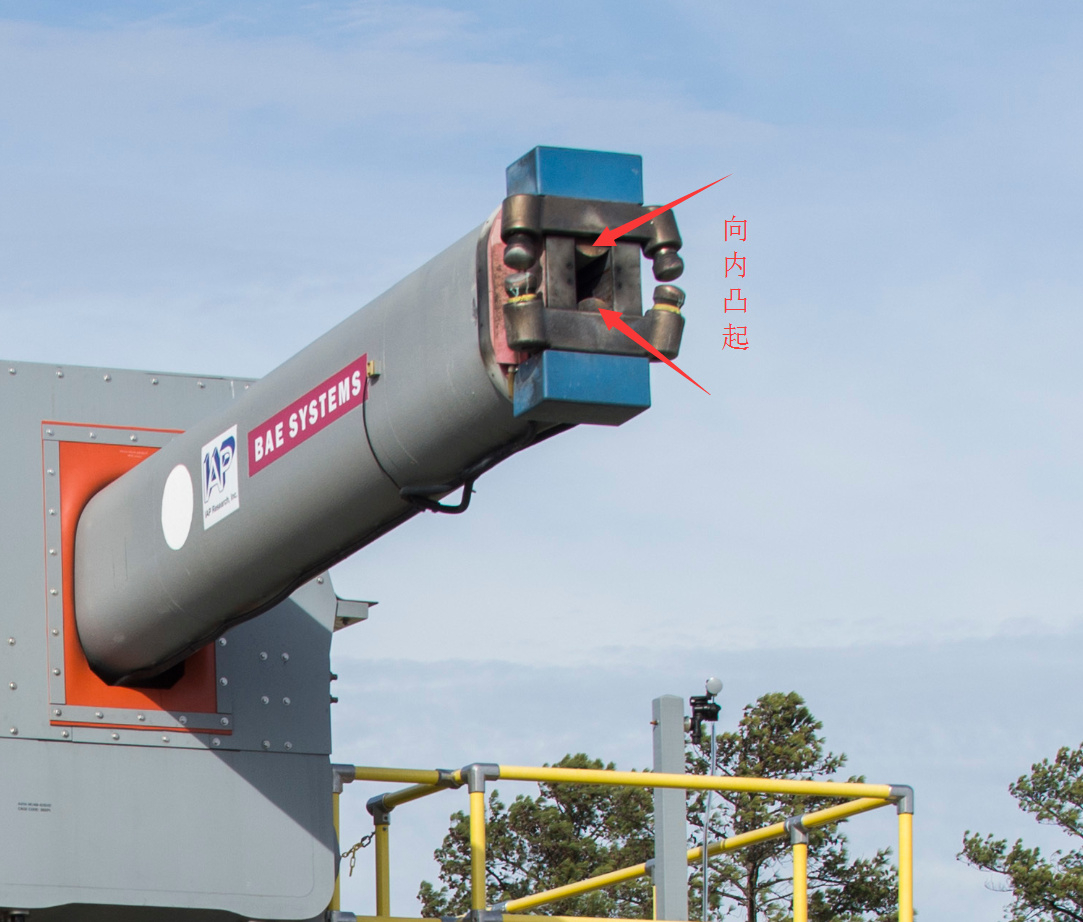

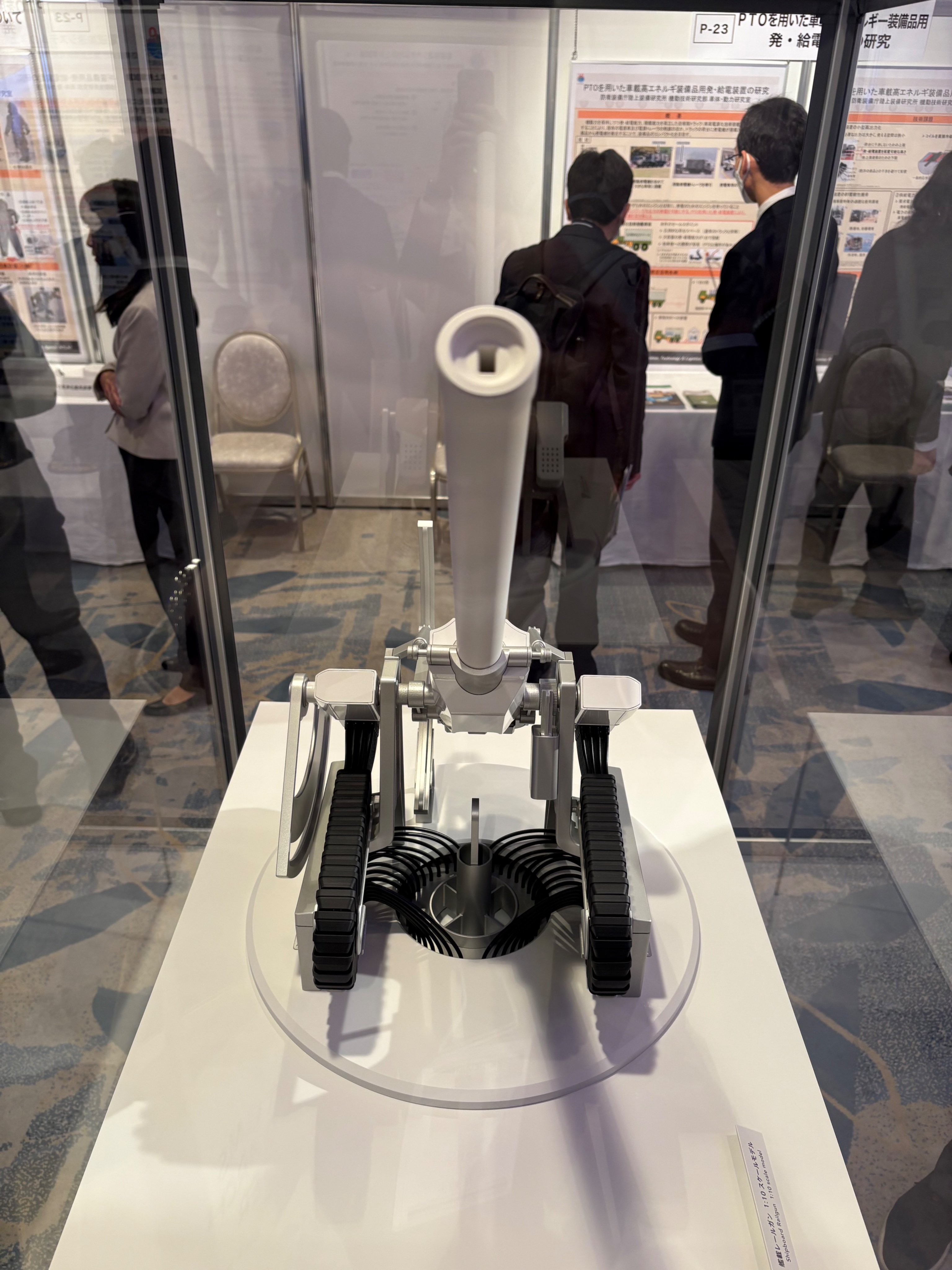

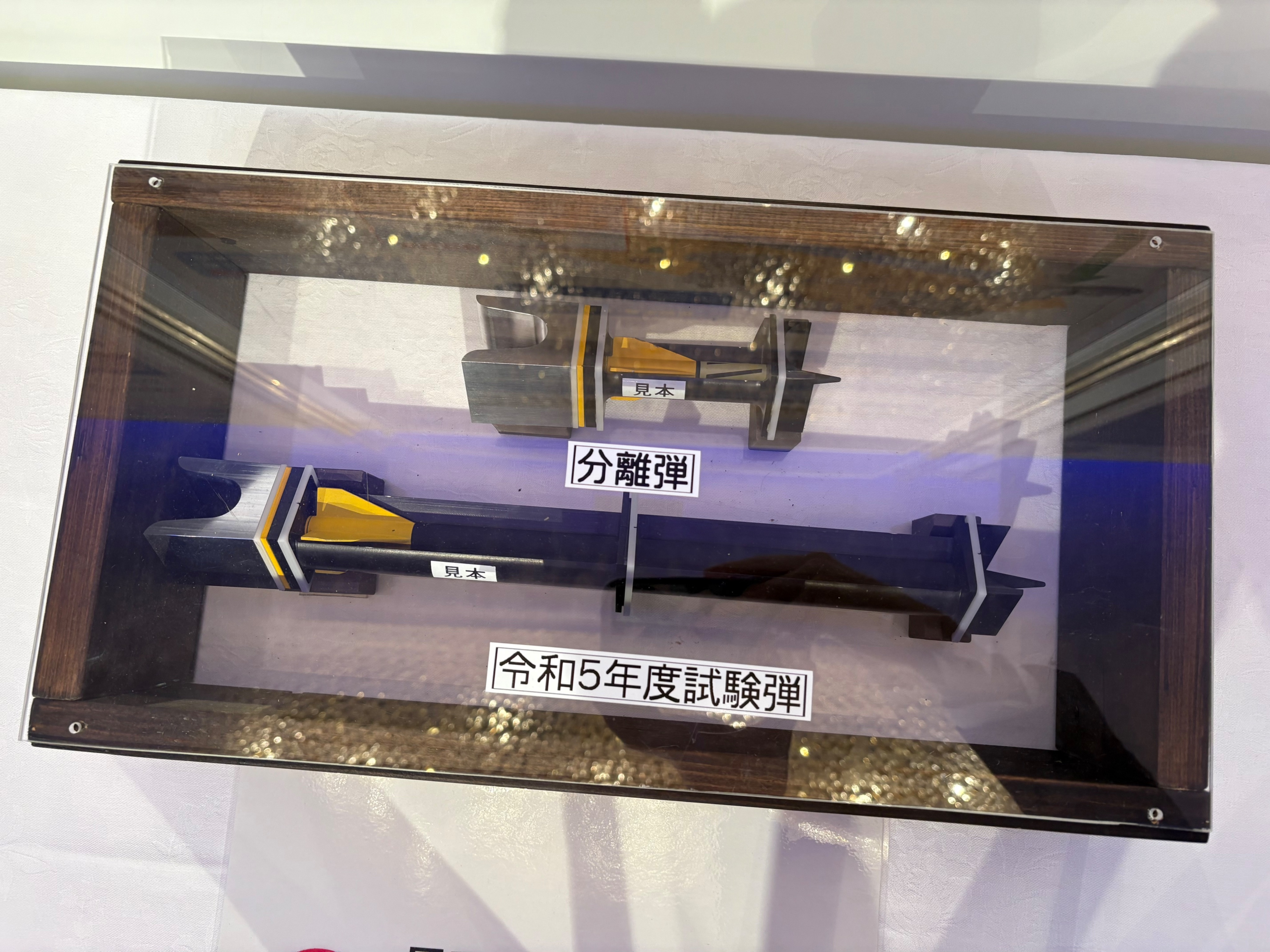

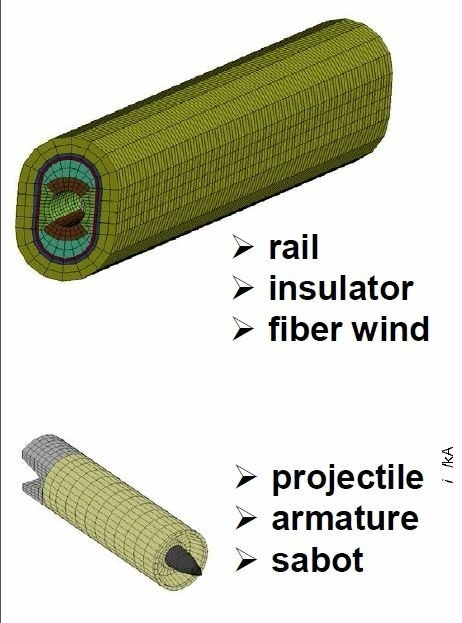

日本展出的1：10电磁轨道炮模型是以127毫米/5英寸舰炮为参考比例设计的，但实际口径比5英寸要小。 此外，模型虽然是概略构造，但也包含了装填机构的设计。【图1】中红圈标示的部分是装填与待发弹舱区，待发弹装入一个圆形转鼓式弹舱（鼓式弹匣）中。当待发弹耗尽后，炮塔下部会通过升弹装置将弹药运上来，再通过装填导轨输送至待发弹舱中补充。从【图2】中可以看到，该装填机构可随炮管的俯仰角变化运作，也就是说——无论炮管处于何种角度，都能完成装填。【图3】装填顺序在模型上表现得比较粗略，而设置在装填导轨上的弹药交接装置（即从升弹机到弹舱之间的转接装置）在模型中被省略了，推测目前仍处于方案研究阶段。另外，展示方提到，他们正在研究将弹丸电枢的轨道接触面从“平面”改为“曲面”（据称参考了海外文献的设计），以此来提升发射威力与能量效率。【图4和图5】美国和中国电磁轨道炮中弹丸电枢同轨道的接触面，MD一等人测试中的BAE系统公司的电磁轨道炮，该炮的导轨水平方向是竖直的，上下则是有半圆形的凸起；中国的电磁炮轨道截面则是圆形的，炮弹尾部马鞍形电枢的接触面是曲面【图6最下】美国的电磁轨道炮尾部马鞍形的电枢采用了适应凸起的轨道截面内凹设计【图7】日本测试的电磁轨道炮炮弹，其尾部马鞍形的电枢接触面是平面
