丹阳人做眼镜，不用老师傅磨了，改用光刻机刻；说这是瞎折腾？其实早偷偷干了三年；为啥偏偏是小县城干成这事？
。
最近去丹阳眼镜城转了一圈，发现好几家厂门口停着贴有“半导体设备维保”标牌的车。不是修手机屏那种，是真正在用i-line光刻机——就是芯片厂里用的那种，只不过调了参数，专刻镜片表面。不是网上传的“拿EUV造眼镜”，那是胡扯；但365纳米紫外光打出来250–800纳米的微结构，中国计量院苏州分院实测过，1500度镜片薄到2mm真不晃影。

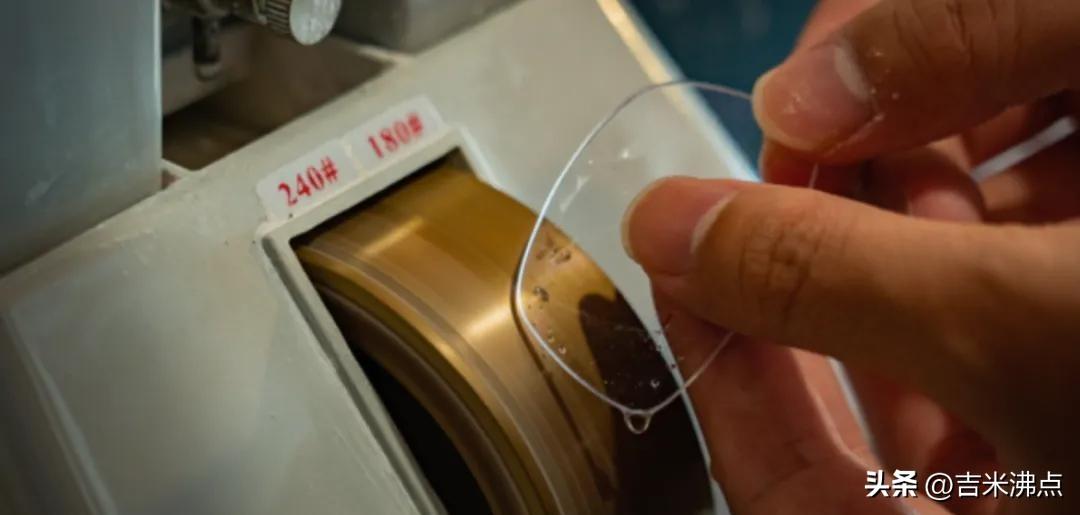

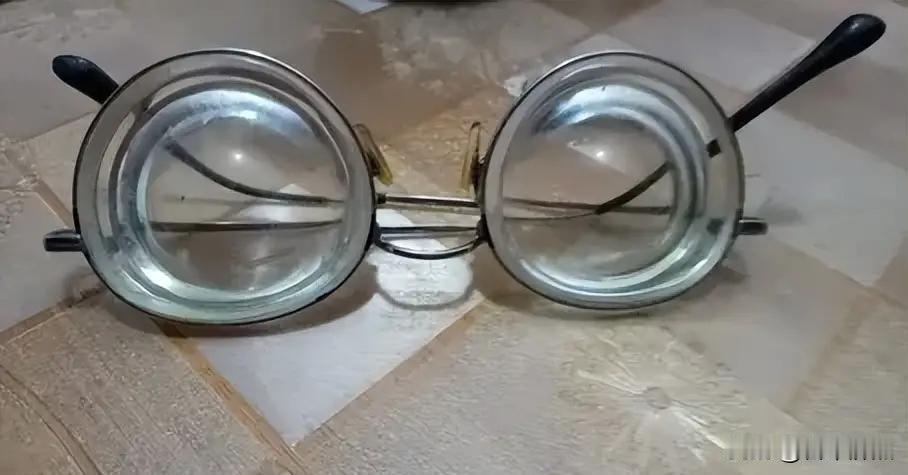

以前听说丹阳眼镜靠老师傅手感，查了下市志，1970年代镇上就有光学校准师考试，现在还每年考。老模具存了两万多套，全是玻璃片时代的。后来做树脂，1.67、1.71高折材料专利，全国七成出在丹阳。不是靠一个人灵光一现，是化工厂、镀膜厂、模具厂一块儿试错，良率从35%硬拉到92%。

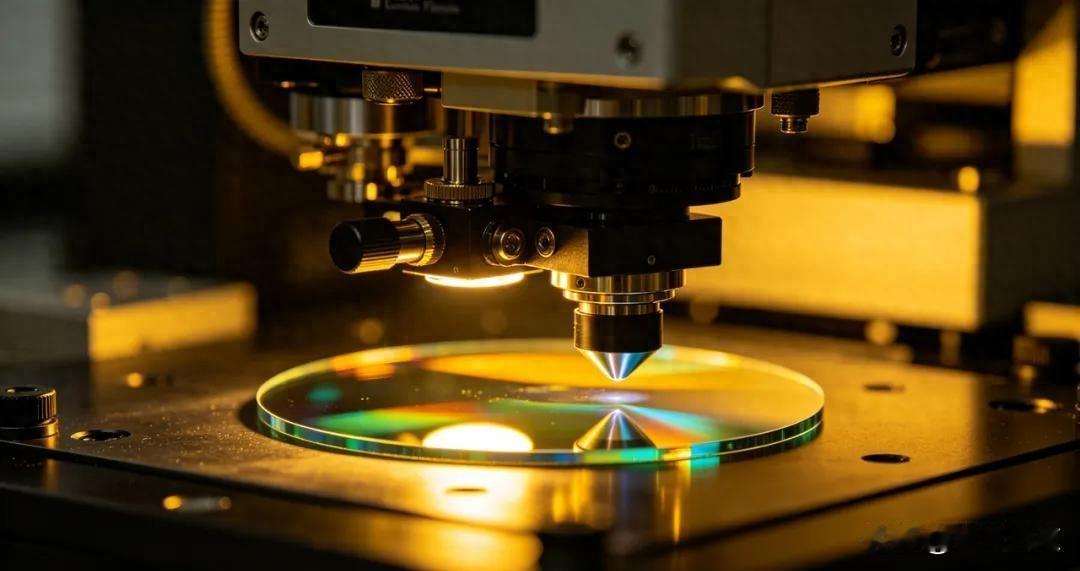

现在新镜片不靠“削”，靠“刻”。原理变了——传统镜片靠厚度变光路，微结构镜片靠表面小坑小棱算光路。不用电子束，太贵；改用紫外光刻配离子束刻，成本压到1/200。算法才是核心，丹阳企业自己写的，专利号都公开了，叫“微结构逆向设计”，不是抄国外论文。

最让我吃惊的是本地供应链。30公里内找得齐：树脂合成、模具钢热处理、镀膜靶材回收、CNC车削、检测仪校准。新样品从画图到出厂，平均11.3天。他们有个数字平台，厂与厂之间直接联调，72小时搞定。去年起，中芯国际、长电科技回来的设备调试师，在丹阳光学厂占了快五分之一。

小米、雷鸟、华为都在丹阳试产光学模组。不是因为便宜，是因为光效实测高2.3倍。那边没建大实验室，而是买了华为云的光学仿真服务，全城中小企业都能用。新中心不搞展台，只做一件事：把镜片光学性能、人眼舒适度、芯片算力需求三块数据一块儿跑，跑准了再投产。

蔡司百年只做一棵树，丹阳六十年长出一张网。网里没有最牛的单点，但哪根线断了，马上有人补上。老师傅的手感、化工厂的助剂、芯片厂调设备的人、高职生写的代码，全拧成一股劲。

这事没那么玄。就是一群普通人，把光学这件慢事，越干越快，越干越细。
