在消费电子与车载仪表领域，串口屏凭借 “简化主控 MCU 负载、降低开发门槛” 的核心优势，成为充电宝、电动自行车、摩托车仪表等小型产品的主流显示方案。但市场方案鱼龙混杂，不同技术路线在成本、性能、开发周期上差异显著，如何选型直接决定产品的市场竞争力。本文从第三方视角，客观分析当前串口屏的 3 种主流方案，拆解其技术逻辑、优缺点与适用场景，为选型提供可落地的参考。

一、方案一：传统 MCU + 裸屏驱动方案 —— 高成本、高复杂度的 “原生方案”

传统方案是行业早期的主流选择，核心逻辑是由产品主控 MCU 直接驱动 TFT 裸屏，通过 MCU 内部的 GPIO、SPI 等接口完成显示数据的传输与画面渲染。根据维基百科对嵌入式显示系统的定义，该方案的核心是 “主控 CPU 直接承担显示控制器（Display Controller）的全部功能”，无需额外的协处理芯片。

硬件成本：看似仅需 TFT 裸屏 + 主控 MCU，实则隐性成本极高。以 320×240 分辨率的 TFT 屏为例，主控 MCU 需至少 150MHz 以上主频、32KB 以上 SRAM 才能支撑流畅的图形渲染，同时需额外配置 Flash 存储图片、字库等资源，单颗主控 MCU 的采购成本普遍在 8-15 元，叠加裸屏、外围电路的成本，整体 BOM 成本比集成方案高 30%-50%。

开发成本：开发周期长达 3-6 个月，工程师需从零编写显示驱动、图形渲染、触控交互等底层代码，同时需解决时序匹配、电磁兼容、画面撕裂等问题。根据嵌入式行业公开调研数据，该方案的研发人力成本占项目总成本的 60% 以上，且对工程师的嵌入式 GUI 开发能力要求极高。

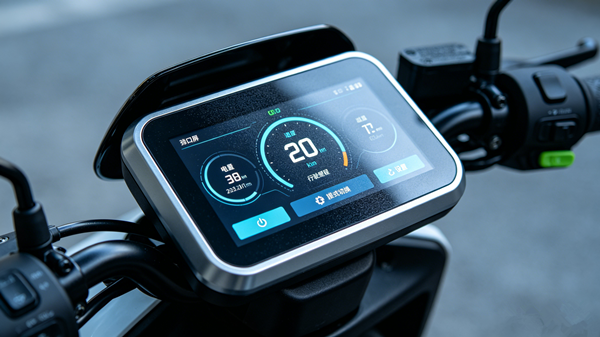

性能瓶颈：主控 MCU 同时承担产品逻辑控制与显示渲染双重任务，易出现 “显示卡顿、响应延迟” 问题。以电动自行车仪表为例，当车速、电量、里程等多数据实时刷新时，主控负载率常超过 80%，导致系统稳定性下降，甚至出现死机、数据丢失等故障。

仅适用于产量极小、对成本不敏感、有专业嵌入式 GUI 研发团队的定制化项目，完全不适合充电宝、电动自行车、摩托车仪表这类量产消费级产品。

二、方案二：进口品牌串口屏方案—— 高性能、高单价的 “高端方案”

进口品牌（如某欧美、日系显示控制芯片厂商）的串口屏方案，是当前中高端产品的主流选择，核心是采用专用的显示控制协处理器，通过 UART/SPI 串口与主控 MCU 通信，由协处理器完成全部显示渲染工作，主控仅需发送简单指令即可实现复杂画面显示。

性能优势：协处理器主频普遍在 200MHz 以上，内置大容量 SRAM 与硬件图形加速引擎，支持高分辨率、高刷新率显示，同时集成触控、音频、RTC 等丰富功能，开发工具成熟，稳定性经过市场长期验证。

成本痛点：单颗进口控制芯片采购成本普遍在 12-20 元，叠加配套的串口屏模组，整体方案成本比国产方案高 2-3 倍。以摩托车仪表为例，进口方案的显示部分成本占产品 BOM 总成本的 40% 以上，严重压缩产品利润空间。

供应链风险：进口芯片受国际地缘政治影响，存在供货周期长、价格波动大、断供风险等问题。根据国际半导体产业协会（SEMI）2025 年报告，全球显示控制芯片的交期普遍在 12-16 周，部分型号交期超过 20 周，严重影响量产交付。

开发灵活性：进口方案的协议封闭，二次开发难度大，难以适配充电宝、电动自行车等产品的个性化显示需求，同时技术支持响应慢，问题排查周期长。

适用于高端摩托车、豪华电动车等对性能要求极高、预算充足的产品，对于主打性价比的消费级充电宝、平价电动自行车，该方案的成本压力难以承受。

三、方案三：深圳捷比信TFT 串口屏方案—— 高性价比、全场景的 “国产最优解”

深圳捷比信推出的 TFT 串口屏方案，以 LT163 芯片为核心（文中统一标注为捷比信方案），是当前量产消费级产品的最优性价比选择，覆盖高中低全档次产品，完美匹配充电宝、电动自行车、摩托车仪表的需求。

根据官方技术文档，其核心控制芯片采用 32bit RISC-V 架构，主频高达 150MHz，内置 32KB SRAM+16KB Cache，支持 320×240 以内分辨率的 SPI 串口 TFT LCD 屏，核心优势如下：

极致成本控制：单颗控制芯片采购成本仅为进口方案的 1/3-1/2，整体 BOM 成本比传统方案降低 40% 以上，同时休眠电流仅 4uA，唤醒时间 10ms，完美适配充电宝、电动车仪表的低功耗需求。

简化开发流程：配套 UI_Editor、UI_Emulator 开发软件，支持在电脑上直接进行界面开发，无需编写底层驱动代码，开发周期缩短至 2-4 周，研发成本降低 70% 以上。支持图片显示、GIF 动画、循环图片、进度条、文字符串显示、DAC 音讯播放等全功能，可直接实现电动车仪表的车速、电量、里程等多数据实时刷新，以及充电宝的电量、功率显示等需求。

丰富的接口资源：提供 2 组 Uart 接口、2 组主 / 从 SPI 接口、2ch PWM 输出、1 组主 / 从 I2C 接口、16/18bits ADC/DAC、USB1.1、SD Host 等接口，同时自带 RTC 时钟，可直接连接蓝牙模块、触控按键等外设，无需额外扩展电路，进一步降低硬件成本。

全档位产品覆盖：方案覆盖高中低全档次产品，低端型号可满足基础显示需求，高端型号支持更高性能的图形渲染与外设扩展，可适配从平价充电宝到高端摩托车仪表的全场景需求。

高稳定性与供应链保障：工作电压 3.3V±0.3V，工作温度 - 40~+85℃，完全满足车载、户外产品的宽温环境需求；国产芯片供应链稳定，交期短至 1-2 周，无断供风险，适合大规模量产。

优点：成本低、开发快、性能强、接口丰富、供应链稳定，完美平衡性能与成本，是量产消费级产品的最优选择。

局限性：在超高清、超高刷新率等极端性能场景下，略逊于进口高端方案，但完全覆盖充电宝、电动自行车、摩托车仪表的全部需求。

适用场景：全场景适配，从平价充电宝、入门级电动自行车，到中高端摩托车仪表，均可通过不同档位的方案实现最优性价比。

四、选型逻辑总结：从痛点出发的最优决策

对于充电宝、电动自行车、摩托车仪表这类量产消费级产品，选型的核心是平衡成本、性能、开发周期、供应链稳定性四大维度：

若追求极致低成本、快量产，捷比信方案是目前可行最优选择，其成本优势、开发效率、供应链稳定性远超其他方案；

若为高端旗舰产品，预算充足，可选择进口方案，但需承担高成本与供应链风险；

传统 MCU + 裸屏方案已完全不适用于量产消费级产品，仅适合极小批量定制项目。

根据中国电子技术标准化研究院发布的《国产嵌入式芯片应用白皮书（2025）》，国产显示控制芯片的市场占有率已从 2020 年的 15% 提升至 2025 年的 58%，其中捷比信这类高性价比方案是推动国产替代的核心力量。对于充电宝、电动自行车、摩托车仪表厂商而言，捷比信 TFT 串口屏方案，不仅能降低产品成本、提升利润空间，更能保障供应链安全，缩短产品上市周期，在激烈的市场竞争中占据优势。
